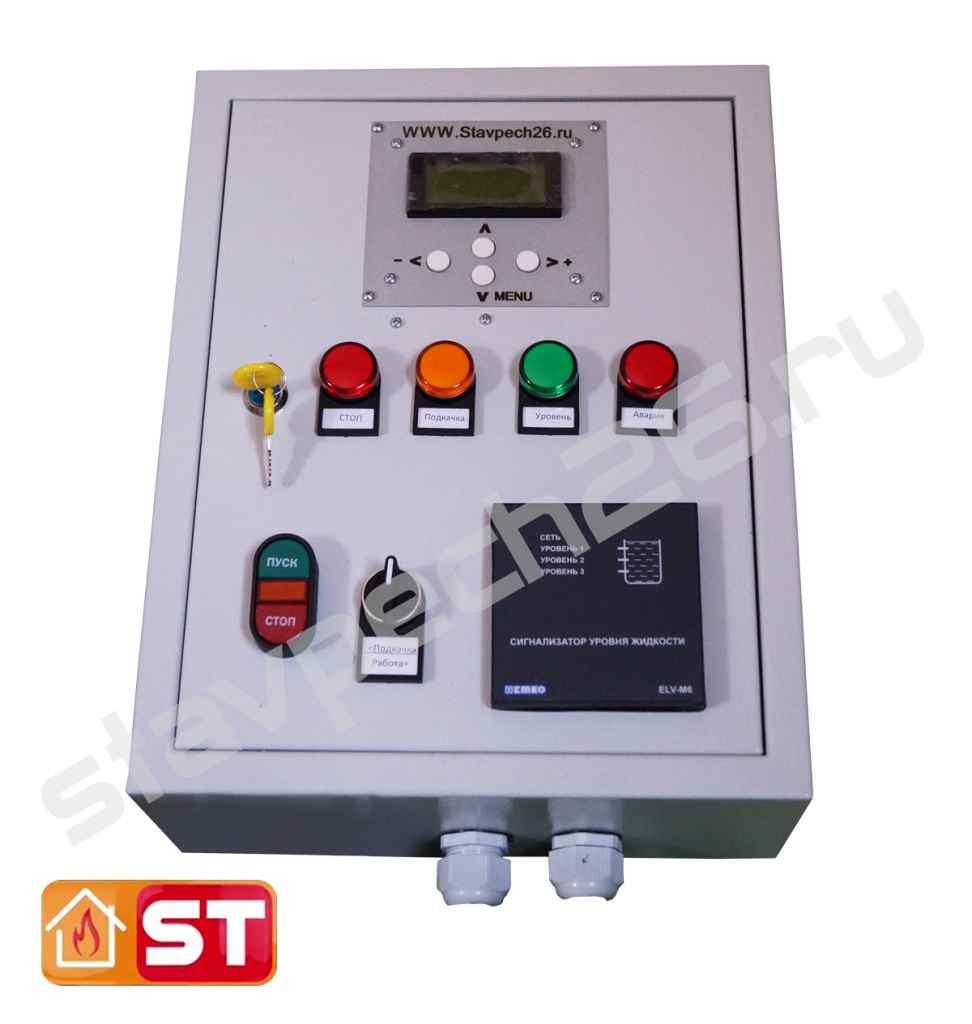

Шкаф управления решает следующие задачи:
- поддержание требуемого уровня жидкости в парогенераторе;
- поддержание давления в системе;
- управление подачей и сбросом пара.
- Управление горелочным устройством (газ, жидкое топливо)
- управление питающим насосом
В резервуар подаётся жидкость, уровень которой контролируется. При достижении уровнем жидкости заданного значения включается нагреватель и доводит температуру среды в резервуаре до 160-180 ⁰С. Система непрерывно контролирует давление в резервуаре, при достижении заданной величины давления открывается клапан сброса пара, и происходит сброс давления в систему. В результате этих манипуляций уровень жидкости в резервуаре парогенератора снижается, и когда он достигает минимального значения, клапан сброса пара закрывается. После закрытия клапана сброса пара включается насос подачи воды (подпитка), и ёмкость заполняется до верхнего рабочего уровня. Цикл замкнутый, занимает в среднем 10-15 минут. ELV M6 контролирует уровень непрерывно.
Данный блок походит ко всем горелочным устройствам на жидком топливе и газе
+/- 25 % (На максимальную мощность оборудования оказывает влияние в том, числе техническое состояние оборудования, качество топлива, особенности системы отопления, исполнение технических требований изготовителя к монтажу и эксплуатации оборудования)
